进线电抗器

一、 用途

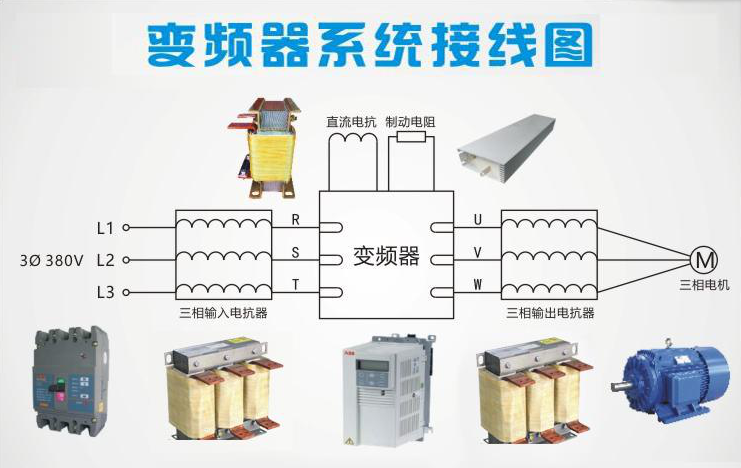

夏佛纳电抗器用于与变频器的进、出端相串联。变频器在工作时将产生较大的谐波，以5、7、11、13次为主，谐波含量很高，不装电抗器，将大大缩短变频器及其它设备的使用寿命，谐波干扰严重时，会导致有些设备不能正常运行，加装电抗器后将大大降低各谐波的含量，提高电网的功率因数，保证变频器及其它负载的安全运行，确保其它设备不受谐波干扰影响；加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击。而且该电抗器在负载合闸瞬间能够有效地抑制回路涌流，保护回路中的变频器装置及其它元器件免受过电流冲击。

二、 使用环境条件

1.海拔高度不超过2000米。

2.运行环境温度-25℃～+45℃，相对湿度不超过90%。

3.周围无有害气体，无易燃易爆物品。

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。（风机）

5.耐温等级F级（155℃）以上。

三 性能参数

1.系统电压选择400V、660V，690v，1140v。

2.额定绝缘水平3kV/min。
