SPWM滤波器手册

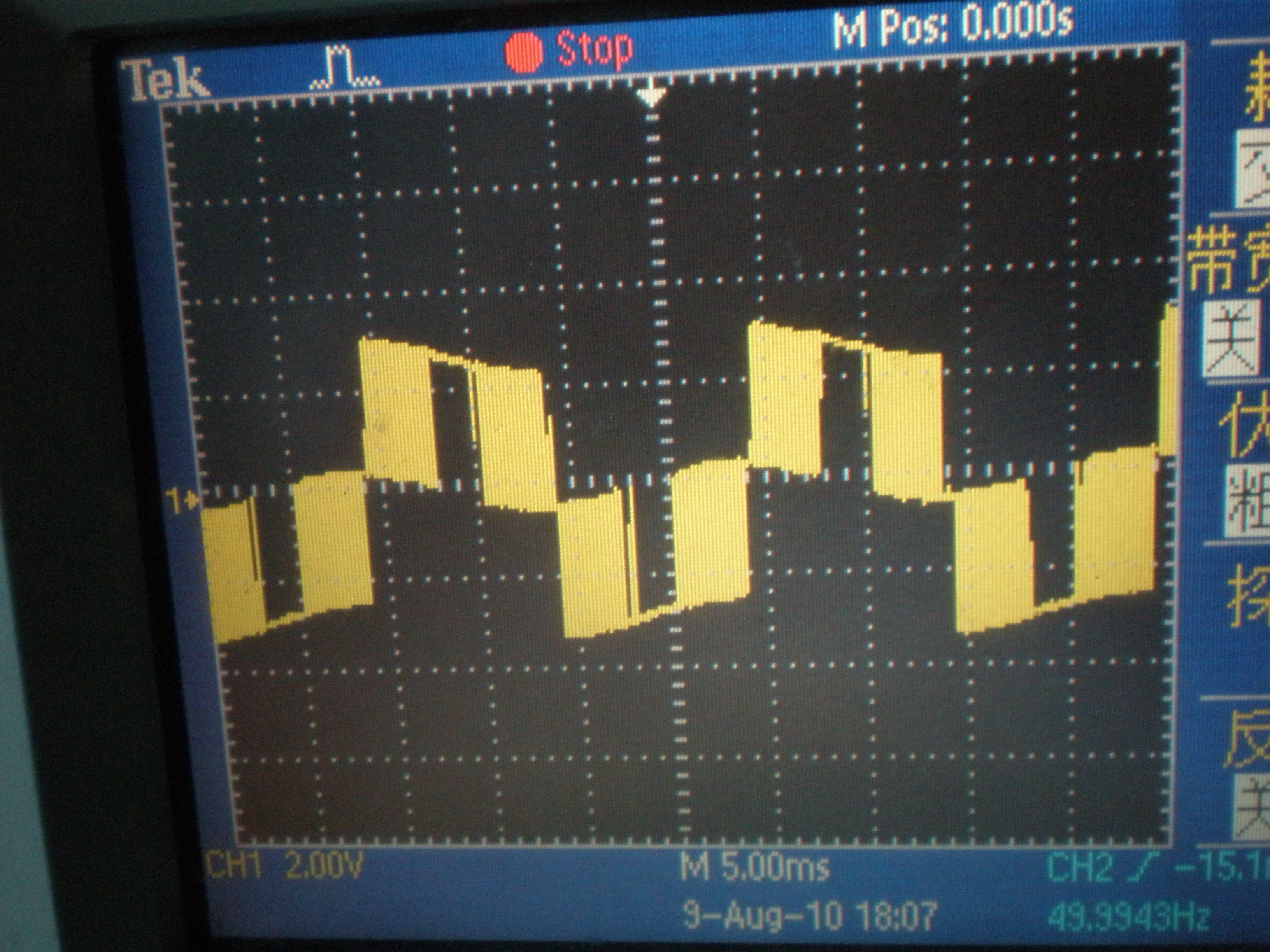

一．由于变频器的输出含有高次谐波，增加了动力电缆及电机的损耗。
如果电机需要长线传输时（电机线缆超过50米），由于行波反射引起电机端电压叠加，使电机绝缘破坏，甚至使电缆爆裂。

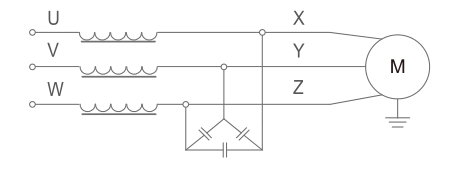

能同时解决以上问题的有效方法使在变频器输出侧加装滤波器，将PWM调制波形成近似正弦的电压波形，并使电机和变频器的线缆延长
二． 技术规格
1.工作电压：AC660/690V 可选择
2.额定电流：5到2000A
3.基波频率：50/60Hz
4.载波频率：2KHz到20KHz
5.耐压测试：3000V AC 3秒
6.防护等级：IP00
7.绝缘等级：/F （155℃）
8.温度范围：-25℃ to +85℃（风机）
9.过载：1.35倍电流60s（基波电流）
10.周围无有害气体，无易燃易爆物品 周围环境应有良好的通风条件，如装在柜内应加装通风设备。
订货须知.电压.电流.载波频率.变频器是重载或轻载。
。
型号滤波器标配电缆长度（300米），超出范围需定制
| 滤波器型号 | 载波频率(Khz) | 变频器（Kw） | 额定电流（A） |
|---|---|---|---|
| SFN3990D-005-EISF | 5 | 0.75 | 5 |
| SFN3990D-005-EISF | 5 | 1.5 | 5 |
| SFN3990D-005-EISF | 5 | 2.5 | 5 |
| SFN3990D-005-EISF | 5 | 4 | 5 |
| SFN3990D-008-EISF | 5 | 5.5 | 8 |
| SFN3990D-0010-EISF | 5 | 7.5 | 10 |
| SFN3990D-0015-EISF | 4 | 11 | 15 |
| SFN3990D-0020-EISF | 4 | 15 | 20 |
| SFN3990D-0020-EISF | 4 | 18.5 | 20 |
| SFN3990D-0030-EISF | 4 | 22 | 30 |
|---|---|---|---|
| SFN3990D-0040-EISF | 3 | 30 | 40 |
| SFN3990D-0045-EISF | 3 | 37 | 45 |
| SFN3990D-0055-EISF | 3 | 45 | 55 |
| SFN3990D-0070-EISF | 3 | 55 | 70 |
| SFN3990T-0090-EISF | 3 | 75 | 90 |
| SFN3990T-110-EISF | 3 | 90 | 110 |
| SFN3990T-130-EISF | 3 | 110 | 130 |
| SFN3990T-160-EISF | 3 | 132 | 160 |
| SFN3990T-200-EISF | 3 | 160 | 200 |
| SFN3990T-225-EISF | 3 | 185 | 225 |
| SFN3990T-250-EISF | 3 | 200 | 250 |
| SFN3990T-270-EISF | 3 | 220 | 270 |
| SFN3990T-300-EISF | 3 | 250 | 300 |
| SFN3990T-350-EISF | 3 | 285 | 350 |
| SFN3990T-380-EISF | 3 | 315 | 380 |
| SFN3990T-430-EISF | 3 | 355 | 430 |
| SFN3990T-460-EISF | 2 | 385 | 460 |
| SFN3990T-500-EISF | 2 | 400 | 500 |
| SFN3990T-550-EISF | 2 | 450 | 550 |
| SFN3990T-600-EISF | 2 | 500 | 600 |
| SFN3990T-660-EISF | 2 | 550 | 660 |
| SFN3990T-720-EISF | 2 | 600 | 720 |
| SFN3990T-1000-EISF | 2 | 800 | 1000 |
| SFN3990T-1200-EISF | 2 | 1000 | 1200 |
