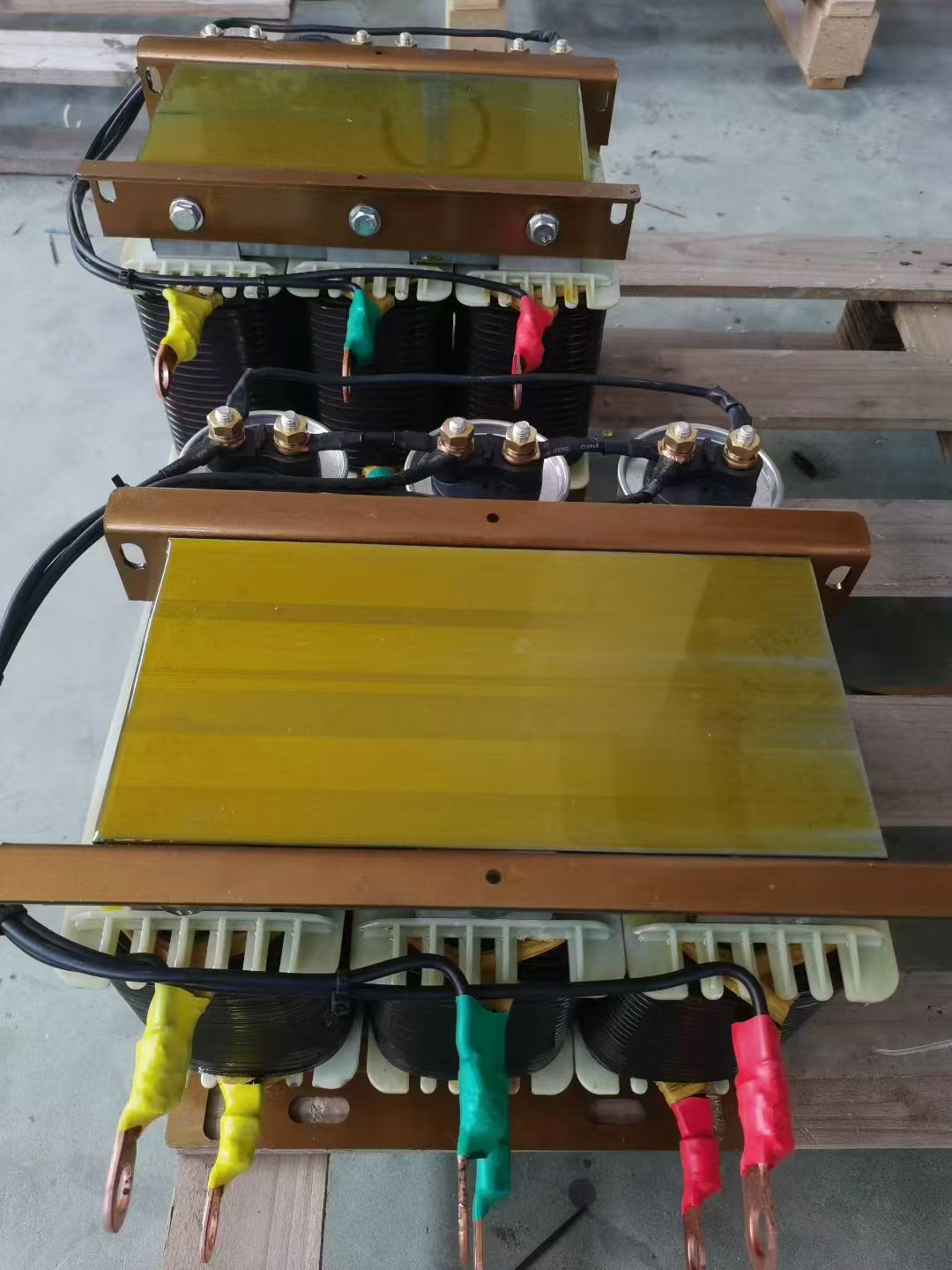

SFN3048正弦波滤波器

SFN3048滤波器手册

一．由于变频器的输出含有高次谐波，增加了动力电缆及电机的损耗。
如果电机需要长线传输时（电机线缆超过50米），由于行波反射引起电机端电压叠加，使电机绝缘破坏，甚至使电缆爆裂。

能同时解决以上问题的有效方法使在变频器输出侧加装滤波器，将PWM调制波形成近似正弦的电压波形，并使电机和变频器的线缆延长

二．  技术规格

1.工作电压：AC380V
2.额定电流：5到2000A
3.基波频率：50/60Hz
4.载波频率：2KHz到20KHz
5.耐压测试：3000V AC 3秒
6.防护等级：IP00
7.绝缘等级：/F （155℃）
8.温度范围：-25℃ to +85℃（风机）

9.过载：1.35倍电流60s（基波电流）

10.周围无有害气体，无易燃易爆物品 周围环境应有良好的通风条件，如装在柜内应加装通风设备。

订货须知.系统电压.电流.载波频率.变频器是重载或轻载。
