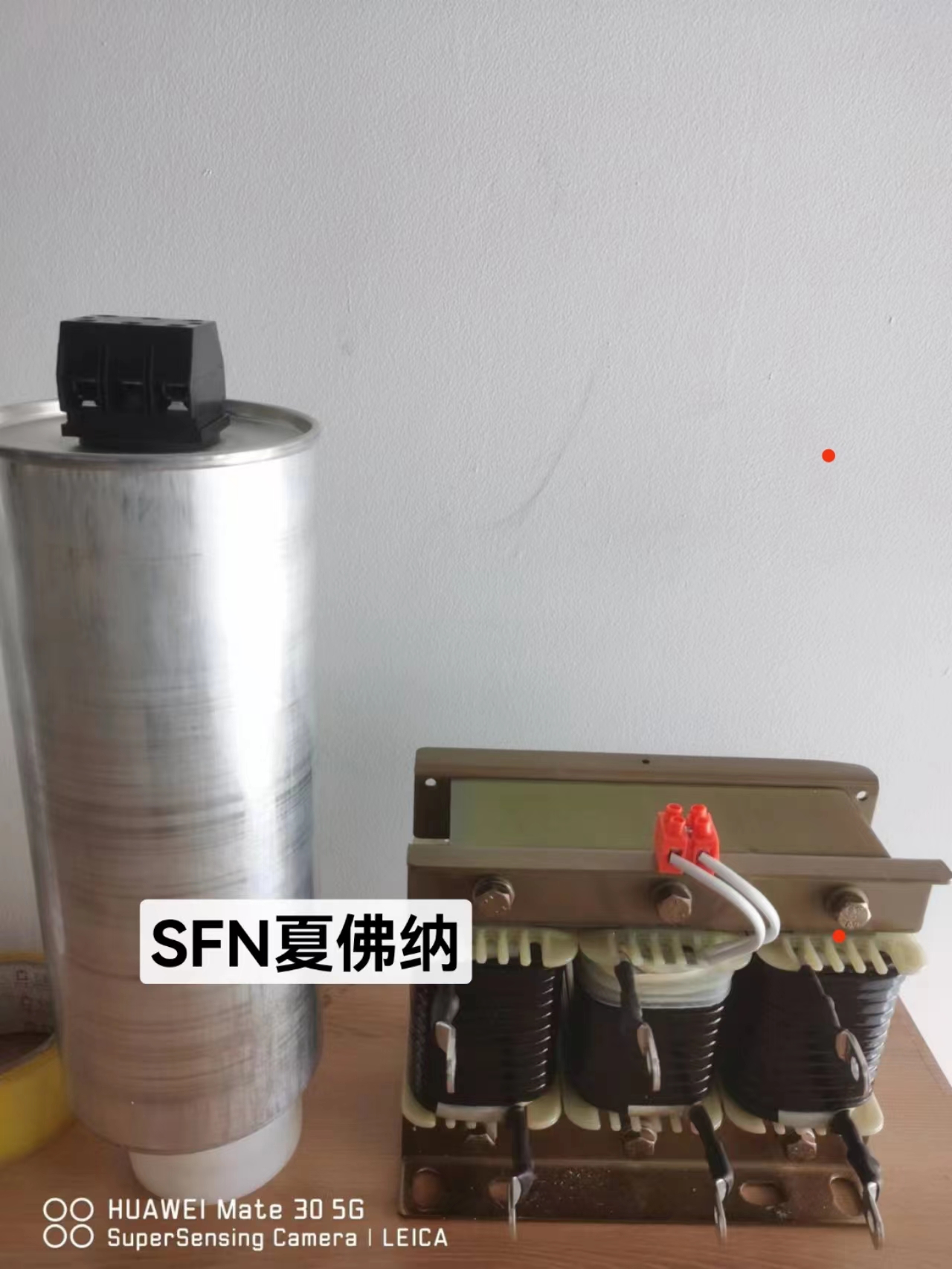

调谐电抗器
一．调谐电抗器与功率因数补偿电容器串联，对稳态性谐波（5、7、11、13 次）构成串联谐振。能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
二、 使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备(风机）。
三、 性能参数
1.电网电压：0.45kv 0.48kv,0.525kv, 0.69kv,。
2.电抗率的种类：7% ，14%
3.额定绝缘水平3kV/min。
45.电抗器能在工频（不加谐波）电流1.35倍额定电流运行60s。
6.耐温等级F级（155℃）以上。

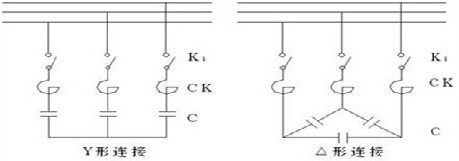

共补分补示意图
V=480v,f=50hz,P=7%(for189hz).
| 电抗器型号 | 电容容量（KVAR） | 电抗器容量（KVA） | 电容器型号 |
|---|---|---|---|
| SFN-3R10-480/189 | 10 | 0.7 | SFN-3MKP10-480 |
| SFN-3R15-480/189 | 15 | 1.05 | SFN-3MKP15-480 |
| SFN-3R20-480/189 | 20 | 1.4 | SFN-3MKP20-480 |
| SFN-3R25-480/189 | 25 | 1.75 | SFN-3MKP25-480 |
| SFN-3R30-480/189 | 30 | 2.1 | SFN-3MKP30-480 |
| SFN-3R40-480/189 | 40 | 2.8 | SFN-3MKP40-480 |
| SFN-3R50-480/189 | 50 | 3.5 | SFN-3MKP25+25-480 |
| SFN-3R60-480/189 | 60 | 4.2 | SFN-3MKP30+30-480 |
| SFN-3R100-480/189 | 100 | 7 | SFN-3MKP25*4-480 |
V=525v,f=50hz,P=14%(for134hz).
| 电抗器型号 | 电容器容量 | 电抗器 | 电容器型号 |
|---|---|---|---|
| SFN-3R10-525/134 | 10 | 1.4 | SFN-3MKP10-525 |
| SFN-3R15-525/134 | 15 | 2.1 | SFN-3MKP15-525 |
| SFN-3R20-525/134 | 20 | 2.8 | SFN-3MKP20-525 |
| SFN-3R25-525/134 | 25 | 3.5 | SFN-3MKP25-525 |
| SFN-3R30-525/134 | 30 | 4.2 | SFN-3MKP30-525 |
| SFN-3R40-525/134 | 40 | 5.6 | SFN-3MKP40-525 |
| SFN-3R50-525/134 | 50 | 7 | SFN-3MKP25+25-525 |
| SFN-3R60-525/134 | 60 | 8.4 | SFN3-MKP30+30-525 |
