分补电抗器

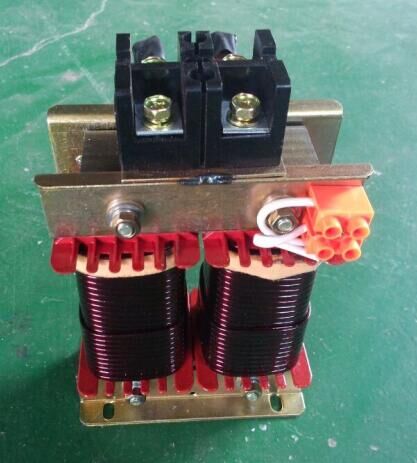

分相调谐电抗器

一．调谐电抗器与功率因数补偿电容器串联，对稳态性谐波（5、7、11、13 次）构成串联谐振。能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

二、 使用环境条件

1.海拔高度不超过2000米。

2.运行环境温度-25℃～+45℃，相对湿度不超过90%。

3.周围无有害气体，无易燃易爆物品。

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备(风机）。

三、 性能参数

1.电压：0.25kv、0.28kv 系统。

2.电抗率的种类：7% ，14%

3.额定绝缘水平3kV/min。

4.电抗器能在工频（不加谐波）电流1.35倍额定电流运行60s。56.耐温等级F级（155℃）以上。

共补分补示意图

四、元件选型

V=230v,f=50hz,P=7%(for189hz).

    V=280v,f=50hz,P=14%(for134hz).
